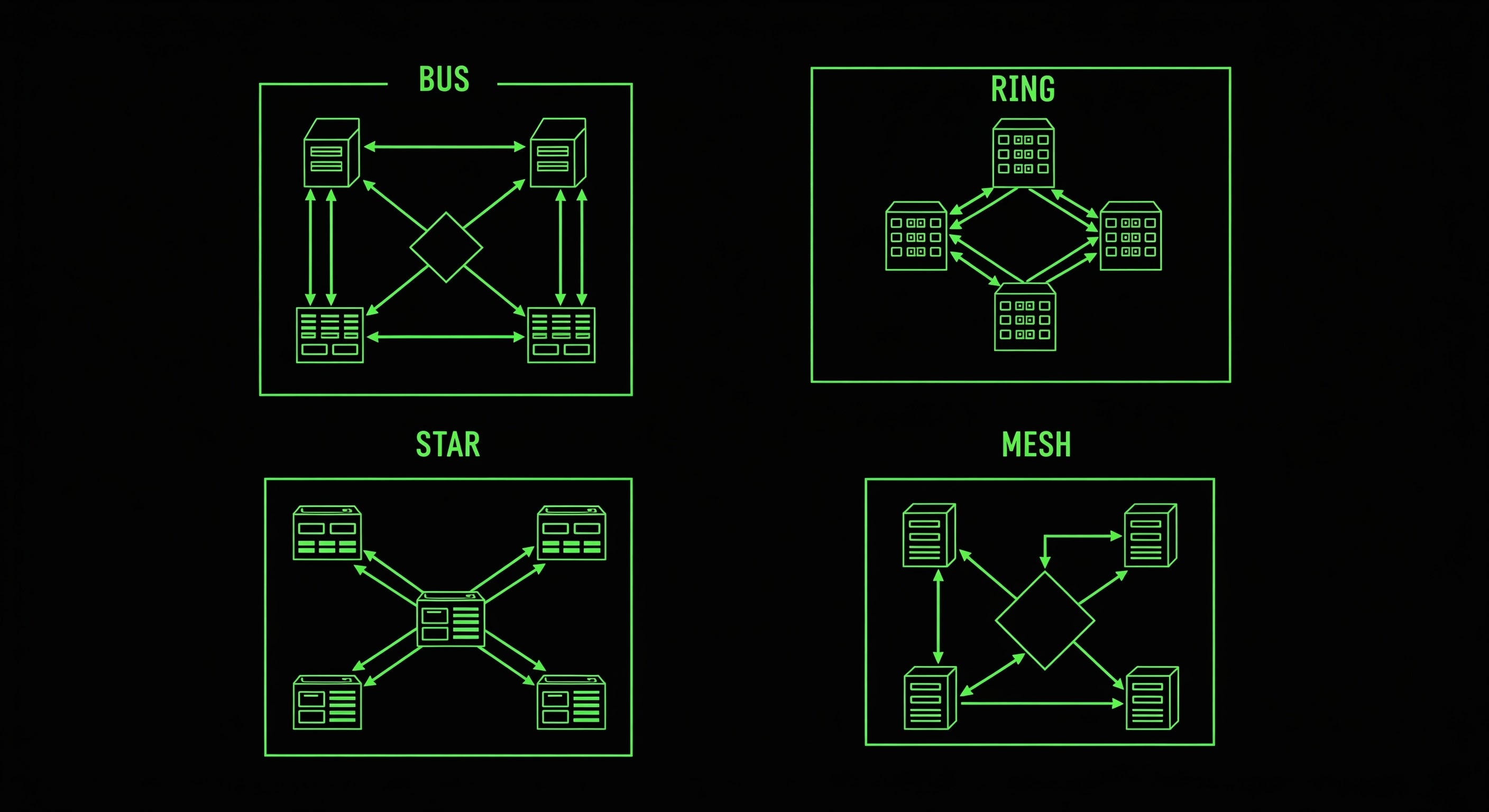

Mengenal Topologi Jaringan Komputer: Pengertian, Jenis, dan Tools Terbaiknya
Dalam membangun infrastruktur jaringan komputer, perencanaan interkoneksi antarperangkat merupakan hal yang sangat krusial. Setiap rancangan memiliki karakteristik tersendiri yang membedakannya dari segi kecepatan pengiriman data, biaya pembuatan, hingga tingkat kemudahan dalam proses pemeliharaannya.
Artikel ini akan mengupas tuntas apa itu topologi jaringan, pembagian jenisnya, hingga rekomendasi tools simulasi terbaik untuk kebutuhan admin jaringan.
Apa itu Topologi Jaringan Komputer?
Topologi jaringan (atau arsitektur jaringan) adalah gambaran perencanaan hubungan antarkomputer dalam Local Area Network (LAN). Perencanaan ini umumnya melibatkan penggunaan kabel sebagai media transmisi, konektor, ethernet card, serta berbagai perangkat pendukung lainnya.
Secara garis besar, topologi jaringan sendiri terbagi menjadi 2 jenis utama: Physical Topology (Topologi Fisik) dan Logical Topology (Topologi Logis).
1. Physical Topology (Topologi Fisik)
Topologi fisik merupakan pemetaan dari setiap node dan koneksinya terhadap node lain berdasarkan desain fisik dari jaringan komputer tersebut, mencakup perangkat, kabel, lokasi, dan instalasi jaringan.
Berikut adalah beberapa macam topologi fisik yang sering diimplementasikan:
A. Point to Point Topology
Merupakan jenis topologi yang paling sederhana karena hanya menghubungkan dua node yang berbeda secara langsung. Topologi ini terbagi menjadi dua klasifikasi:
Permanent: Dua buah node terkoneksi secara permanen.
Switched: Menerapkan teknologi penukaran sirkuit (circuit switching) sehingga koneksi antar-node bersifat dinamis dan dapat diputuskan jika tidak dibutuhkan lagi.
B. Topologi BUS
Topologi ini mengirimkan data melalui satu jalur kabel utama menggunakan metode komunikasi unicast (satu ke satu), multicast (satu ke banyak), maupun broadcast (satu ke semua titik).
C. Topologi Ring
Topologi jaringan berbentuk lingkaran tertutup yang berisi node-node. Sinyal data mengalir dalam dua arah, sehingga efektif untuk menghindarkan terjadinya tabrakan data (collision) dan memungkinkan pergerakan data berjalan sangat cepat.
D. Topologi Star (Bintang)
Pada topologi bintang, setiap node tidak terhubung langsung satu sama lain, melainkan terkoneksi ke sebuah titik pusat koneksi (hub, switch, atau router) secara point-to-point. Semua lalu lintas data akan melewati pusat kontrol tersebut, yang sekaligus berfungsi sebagai penguat pesan.
E. Topologi Mesh
Topologi Mesh adalah bentuk jaringan di mana setiap perangkat terhubung secara langsung ke seluruh perangkat lain yang ada di dalam jaringan (dedicated links).
Untuk memastikan koneksi berfungsi optimal, Anda bisa menghitung kebutuhan kabel dan port menggunakan formula matematika berikut:
Rumus Jumlah Kabel Koneksi:
$$\frac{n(n-1)}{2}$$
Rumus Jumlah Port I/O Perangkat:
$$n-1$$
Contoh Kasus: Jika ada 5 komputer ($n = 5$) yang ingin dihubungkan dengan topologi mesh, maka total kabel yang dibutuhkan adalah $\frac{5(5-1)}{2} = 10$ kabel, dan tiap komputer wajib memiliki $5 - 1 = 4$ port I/O.
Kelebihan & Kekurangan Topologi Mesh:
Keuntungan: Hubungan dedicated links membuat pengiriman data lebih cepat. Memiliki sifat Robust (jika satu kabel rusak, koneksi lain tidak terganggu). Tingkat privasi dan keamanan (security) lebih terjamin, serta kerusakan mudah diidentifikasi.
Kerugian: Membutuhkan banyak kabel dan Port I/O. Proses instalasi dan konfigurasi menjadi jauh lebih sulit, serta membutuhkan ruang (space) yang luas untuk menampung kabel-kabel tersebut.
2. Logical Topology (Topologi Logis)
Berbeda dengan bentuk fisiknya, logical topology menggambarkan jalur logis yang dilewati oleh paket data saat melalui suatu jaringan. Jalur ini diatur sepenuhnya oleh protokol jaringan yang digunakan oleh data tersebut.
Topologi logis berfokus pada cara sebuah sinyal atau pesan berlaku pada media jaringan, di mana pesan akan melewati jaringan dari satu node ke node lain tanpa memperhatikan kondisi fisik aslinya. Klasifikasinya sendiri tidak jauh berbeda dengan topologi fisik.
Tools Terbaik untuk Membuat Simulasi Topologi Jaringan
Untuk merancang, mensimulasikan, dan menguji arsitektur jaringan sebelum melakukan instalasi fisik, para praktisi IT memanfaatkan beberapa perangkat lunak berikut:
Cisco Packet Tracer: Alat simulasi komprehensif yang menawarkan kombinasi simulasi realistis, visualisasi, dan penilaian interaktif yang dinamis bagi siswa maupun guru.
GNS3: Perangkat lunak andal yang mampu menjalankan simulasi topologi kecil di laptop hingga jaringan kompleks berskala besar yang dihosting di multi-server atau cloud.
iNetwork: Platform kolaboratif yang kerap digunakan oleh organisasi layanan publik untuk berbagi keahlian lintas sektor dalam mengintegrasikan layanan berbasis teknologi secara produktif.
Kesimpulan
Setiap topologi jaringan komputer dirancang untuk memenuhi kebutuhan yang berbeda-beda. Pemilihan arsitektur yang tepat—apakah itu Star, Bus, Ring, atau Mesh—akan sangat memengaruhi efisiensi biaya, performa transfer data, serta skalabilitas sistem komunikasi di masa depan.
Daftar Pustaka (Referensi Artikel)
Hariyadi, Charles. (2003). Graf Dalam Topologi Jaringan. Jurnal Ilmu Komputer Dan Teknologi Informasi, 3(2).
Supriyadi, A., & Gartina, D. (2007). Memilih Topologi Jaringan Dan Hardware Dalam Desain Sebuah Jaringan Komputer. Informatika Pertanian, 16(2), 1037-1053.
Syafrizal, M. (2020). Pengantar Jaringan Komputer. Penerbit Andi.
Yudianto, M. Jafar Noor. (2014). Jaringan Komputer dan Pengertiannya. Ilmukomputer.com, 1-10.
